Введение
Точное измерение силы переменного тока — одна из фундаментальных задач в эксплуатации электрооборудования, систем электроснабжения и промышленной автоматизации. Токовые клещи позволяют выполнять такие измерения быстро и безопасно, без разрыва токовой цепи и без непосредственного контакта с проводниками под напряжением. Это особенно важно при работе с большими токами в распределительных устройствах, на подстанциях, в производственных цехах и при обслуживании частотных преобразователей.
Однако в современных условиях, когда значительная часть нагрузок является нелинейной, форма кривой переменного тока часто сильно отличается от идеальной синусоиды. Частотные преобразователи, источники бесперебойного питания, импульсные источники питания, сварочные аппараты и светодиодные драйверы создают токи с высоким содержанием гармоник и сложной формой. В таких случаях точность измерений зависит не только от класса прибора, но и от метода обработки сигнала внутри токовых клещей.
Приборы, использующие традиционный метод измерения среднего значения с последующей калибровкой под синусоидальный сигнал, могут давать существенные погрешности. В то же время модели с функцией истинного среднеквадратичного значения (True RMS) обеспечивают корректные результаты независимо от формы кривой. В этой статье подробно разбираются физические основы работы токовых клещей, математические принципы расчёта среднеквадратичного значения и практическое влияние формы сигнала на точность показаний.
Принцип действия токовых клещей при измерении переменного тока
Большинство токовых клещей, предназначенных для измерения переменного тока, работают на основе принципа трансформатора тока. Измеряемый проводник пропускается через разъёмный магнитопровод (зев клещей). Этот проводник выполняет роль первичной обмотки с числом витков, равным единице.
Основная формула трансформации тока
где:
- \( I_1 \) — измеряемый ток в первичной цепи (в проводнике);
- \( I_2 \) — ток во вторичной обмотке клещей;
- \( N_1 = 1 \) — число витков первичной «обмотки»;
- \( N_2 \) — число витков вторичной обмотки (обычно от нескольких сотен до нескольких тысяч).
Поскольку \( N_1 = 1 \), формула упрощается:
Вторичный ток пропорционален измеряемому току и преобразуется в напряжение, которое затем обрабатывается электронной схемой прибора и отображается на цифровом индикаторе.
Конструктивные особенности современных клещей
- Разъёмный магнитопровод из электротехнической стали или ферромагнитного материала с низкими потерями;
- Высокая линейность в рабочем диапазоне частот (обычно 50–400 Гц, в профессиональных моделях — до нескольких килогерц);
- Защита от внешних магнитных полей за счёт экранирования и конструкции сердечника;
- Возможность измерения как синусоидальных, так и искажённых сигналов (в зависимости от типа детектора).
Некоторые современные модели дополнительно оснащаются датчиками Холла для измерения постоянного тока, однако для чисто переменного тока электромагнитный (трансформаторный) принцип остаётся наиболее распространённым и надёжным.
Токоизмерительные клещи RGK CM-20 позволяют проводить измерения без нарушения изоляции — купите их и повысите безопасность своих электромонтажных работ.
Что такое среднеквадратичное значение и почему оно важно
Среднеквадратичное значение (RMS — Root Mean Square) — это эффективное значение переменного тока или напряжения, которое определяет количество тепла, выделяемое в активной нагрузке. Именно по этому параметру рассчитывается мощность, выбираются сечения кабелей, номиналы защитных аппаратов и режимы работы оборудования.
Математическое определение
где \( i(t) \) — мгновенное значение тока, \( T \) — период сигнала.
Для синусоидального тока существует простая связь между амплитудным и среднеквадратичным значениями:
Среднеквадратичное значение имеет прямой физический смысл: переменный ток со значением \( I_{\text{rms}} \) создаёт в резисторе такой же тепловой эффект, как постоянный ток той же величины.
Среднее значение с калибровкой под синусоиду и истинное среднеквадратичное значение (True RMS)
Существует два принципиально разных подхода к измерению переменного тока в цифровых приборах.
Метод среднего значения с калибровкой (average responding)
Прибор измеряет выпрямленное среднее значение тока:
Затем результат умножается на коэффициент 1,11 (форм-фактор идеальной синусоиды) и отображается как «среднеквадратичное значение».
Такой метод даёт правильный результат только при строго синусоидальной форме сигнала. При искажённой форме кривой погрешность может достигать десятков процентов.
Метод истинного среднеквадратичного значения (True RMS)
Прибор вычисляет значение по полной формуле RMS, интегрируя квадрат мгновенного значения тока. Результат не зависит от формы сигнала (в пределах допустимого коэффициента амплитуды).

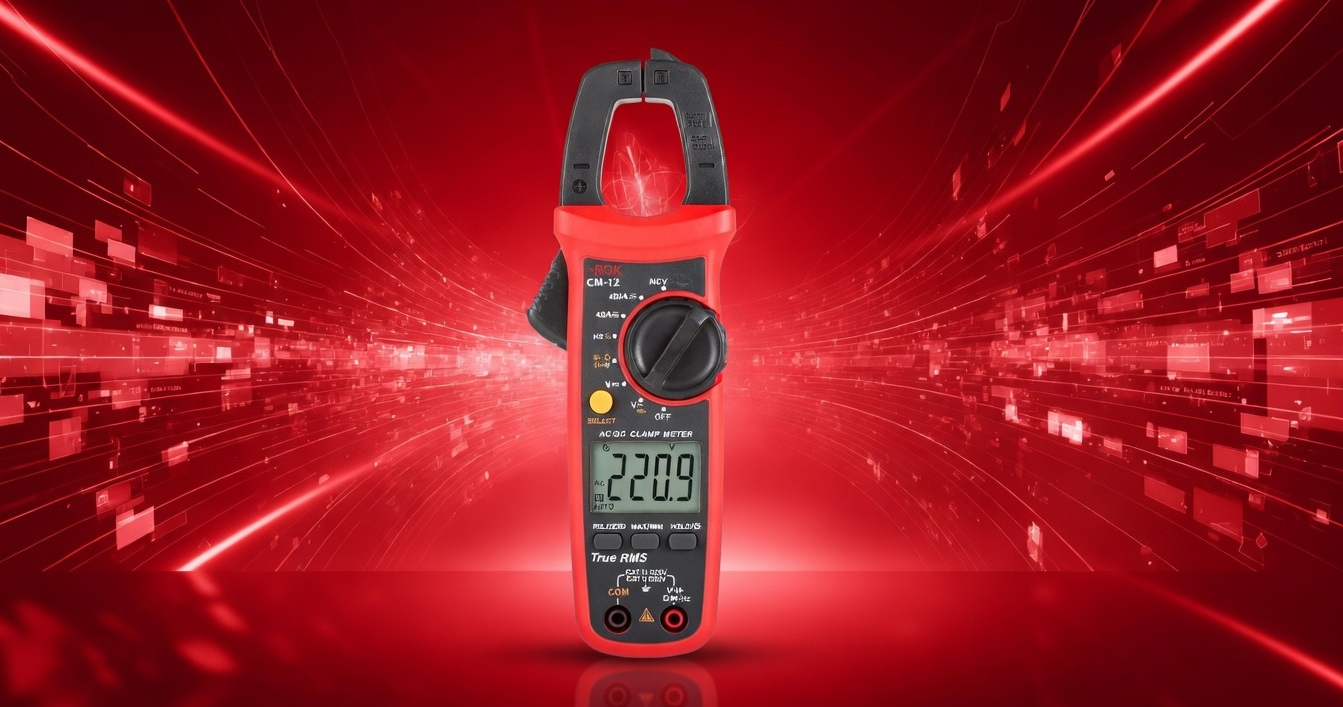

В токовых клещах с поддержкой True RMS, таких как RGK CM-10, реализован именно этот метод. Это позволяет получать достоверные показания при измерении токов от частотных преобразователей, ИБП и других нелинейных потребителей.
В отличие от них, более простые модели, например DT-360, используют классический метод среднего значения с калибровкой под синусоиду. Они хорошо работают в сетях с преобладающей линейной нагрузкой, но требуют осторожности при наличии гармоник.
Ключевые понятия
- Форм-фактор \( k_f = \frac{I_{\text{rms}}}{I_{\text{avg}}} \). Для синусоиды \( k_f \approx 1{,}11 \). Для других форм — другое значение.
- Коэффициент амплитуды (crest factor) \( k_a = \frac{I_{\text{peak}}}{I_{\text{rms}}} \). Для синусоиды \( k_a = \sqrt{2} \approx 1{,}414 \). У импульсных сигналов может достигать 3–5 и выше.
Влияние формы сигнала на точность измерений
Форма кривой переменного тока оказывает решающее влияние на показания приборов, не поддерживающих True RMS. Рассмотрим типичные случаи, встречающиеся на практике.
Сравнение погрешностей при разных формах сигнала
| Форма сигнала | Форм-фактор | Коэффициент амплитуды | Погрешность среднего метода (примерно) | Примечание |
|---|---|---|---|---|
| Идеальная синусоида | 1,11 | 1,414 | 0 % | Эталонный случай |
| Прямоугольный сигнал (скважность 50 %) | 1,00 | 1,00 | −10…−11 % | Средний метод занижает показания |
| Треугольный сигнал | 1,155 | 1,732 | +4…+5 % | Небольшое завышение |
| Сигнал с высоким crest factor (импульсный) | 1,2–1,8 | 3,0 и выше | −20…−40 % и более | Значительное занижение у не-True RMS приборов |
| Сигнал от частотного преобразователя (с гармониками) | 1,15–1,4 | 2,0–3,5 | −10…−30 % | Типичная ситуация в промышленности |
Почему возникает погрешность
При искажённой форме сигнала форм-фактор отличается от 1,11. Прибор, откалиброванный под синусоиду, продолжает умножать измеренное среднее значение на коэффициент 1,11, хотя реальный форм-фактор сигнала уже другой. В результате отображаемое «среднеквадратичное» значение оказывается либо завышенным, либо (чаще) заниженным.
Наиболее опасны ситуации, когда ток имеет ярко выраженные пики (высокий crest factor). В этом случае среднее значение относительно невелико, а реальное среднеквадратичное значение значительно выше. Прибор без True RMS сильно занижает ток, что может привести к ошибкам при выборе защит, расчёте потерь и диагностике перегрузок.
Преимущества True RMS при искажённых сигналах
- Корректное измерение независимо от формы кривой (в пределах заявленного crest factor);
- Возможность точной оценки действующей мощности и тепловой нагрузки на кабели и оборудование;
- Надёжная диагностика работы частотных преобразователей, ИБП и систем с ШИМ-регулированием;
- Снижение риска недооценки токов и, как следствие, неправильного выбора защитных устройств.
Таким образом, при работе в современных промышленных сетях с высокой долей нелинейных нагрузок предпочтение следует отдавать токовым клещам с функцией истинного среднеквадратичного значения.
Практические примеры влияния формы сигнала
Рассмотрим типичную ситуацию на производстве. На вводе цеха установлен частотный преобразователь мощностью 75 кВт, питающий асинхронный двигатель. Ток на выходе преобразователя имеет ярко выраженную импульсную форму с высоким содержанием гармоник.
При измерении тока потребления двигателя токовыми клещами без поддержки True RMS (например, моделью, использующей средний метод) прибор показывает значение на 18–25 % ниже реального. В результате:
- кажется, что двигатель недогружен;
- ошибочно выбирается заниженное сечение питающего кабеля;
- при расчёте потерь в сети и КПД системы возникают существенные расхождения.
При использовании токовых клещей с True RMS, таких как RGK CM-10, показания соответствуют действительному среднеквадратичному значению тока. Это позволяет корректно оценить тепловую нагрузку на кабельную линию и правильно настроить защиты.
Аналогичная ситуация возникает при измерении токов в системах бесперебойного питания, в сетях с большим количеством импульсных источников питания и при диагностике сварочного оборудования.
Метрологические и эксплуатационные аспекты
Точность измерений токовыми клещами определяется не только принципом работы прибора, но и целым рядом метрологических и эксплуатационных факторов. Понимание этих аспектов позволяет минимизировать погрешности и получать достоверные результаты в реальных условиях эксплуатации.
Классы точности и нормирование погрешностей
Токовые клещи относятся к средствам измерений электрических величин. Их метрологические характеристики нормируются в соответствии с действующими стандартами. Большинство профессиональных моделей имеют класс точности 1,0 или 2,0 по переменному току. Основная приведённая погрешность обычно записывается в формате:
±(a % от показания + b единиц младшего разряда)
Например, для диапазона 400 А погрешность может составлять ±(1,5 % + 5 ед. мл. разр.). При измерении малых токов (в начале диапазона) относительная погрешность существенно возрастает, поэтому рекомендуется выбирать предел измерения с запасом.
Основные факторы, влияющие на точность измерений
| Фактор | Влияние на результат | Рекомендация по минимизации погрешности |
|---|---|---|
| Положение проводника в зеве | Смещение от центра может увеличить погрешность на 1–3 % | Всегда центрировать проводник в середине зева |
| Частота сигнала | Выход за пределы полосы пропускания прибора | Учитывать частотный диапазон клещей (обычно до 400–1000 Гц) |
| Коэффициент амплитуды (crest factor) | Превышение заявленного значения приводит к дополнительной погрешности | Выбирать модели с crest factor ≥ 2,5–3 |
| Температура окружающей среды | Дополнительная погрешность при выходе за пределы +18…+28 °C | Проводить измерения при нормальной температуре или учитывать поправки |
| Внешние магнитные поля | Наводки от соседних проводников и оборудования | По возможности удалять клещи от мощных источников полей |
| Наличие гармоник | Значительное искажение формы сигнала | Использовать только True RMS модели |
Правила правильной эксплуатации
- Перед измерением убедитесь, что зев клещей полностью закрыт и чист от загрязнений.
- Размещайте проводник строго в центре зева — это обеспечивает минимальную погрешность.
- При измерении нескольких проводников одновременно (например, в трёхфазной системе) пропускайте через зев только один проводник.
- Избегайте измерений в непосредственной близости от мощных электромагнитов, трансформаторов и сварочных аппаратов.
- Периодически проводите поверку прибора в аккредитованной метрологической лаборатории (согласно требованиям к средствам измерений).
- Храните клещи в защитном футляре при температуре и влажности, указанных в паспорте.
Выбор токовых клещей для задач с искажёнными сигналами
Правильный выбор токовых клещей напрямую определяет достоверность результатов измерений, особенно в условиях современной промышленности с высокой долей нелинейных нагрузок. При подборе прибора необходимо ориентироваться на конкретные условия эксплуатации и характер измеряемых сигналов.
Ключевые критерии выбора
- Наличие функции True RMS — обязательное требование при работе с частотными преобразователями, ИБП, импульсными источниками питания и другими нелинейными потребителями.
- Коэффициент амплитуды (crest factor) — рекомендуется выбирать модели с заявленным значением не менее 2,5–3,0.
- Диапазон измеряемых токов — желательно иметь запас по верхнему пределу (рекомендуется использовать не более 80 % от максимального значения шкалы).
- Диаметр зева — должен соответствовать сечению измеряемых кабелей и шин.
- Полоса пропускания по частоте — для большинства промышленных задач достаточно 400–1000 Гц; при наличии высокочастотных гармоник требуются более широкополосные модели.
- Дополнительные функции — измерение напряжения, сопротивления, частоты, режимы Min/Max, Hold, фильтр низких частот (Low Pass Filter) для работы с ШИМ-сигналами.
Сравнение подходов к выбору в зависимости от задач
| Параметр | Промышленные объекты с VFD и нелинейными нагрузками | Сервисные и наладочные работы (преимущественно линейные нагрузки) | Бытовые и учебные лаборатории |
|---|---|---|---|
| True RMS | Обязательно | Желательно | Не обязательно |
| Crest factor | ≥ 3,0 | ≥ 2,0 | ≥ 1,5 |
| Диапазон тока | С запасом до 600–1000 А | До 400–600 А | До 200–400 А |
| Дополнительные функции | Частота, Low Pass Filter, Min/Max | Напряжение, сопротивление, Hold | Базовый набор |
| Пример использования | Диагностика приводов, энергетический аудит | Наладка оборудования, поиск неисправностей | Учебные работы, простые измерения |
Компактные модели, такие как DT-360, отлично подходят для повседневных измерений в сетях с преимущественно синусоидальным током и для сервисных работ, где не требуется высокая точность при искажённых сигналах. Для более сложных промышленных условий, где форма тока может существенно отличаться от синусоиды, рекомендуется выбирать приборы с подтверждённой поддержкой истинного среднеквадратичного значения, например RGK CM-10. Такие модели обеспечивают стабильные и достоверные результаты даже при высоком содержании гармоник.
Практические рекомендации при покупке
- Определите максимальный ток, который планируете измерять, и выберите модель с запасом по диапазону.
- Уточните у поставщика наличие функции True RMS и значение crest factor в технических характеристиках.
- Обратите внимание на удобство работы: вес прибора, размер зева, подсветку дисплея и эргономику.
- При необходимости работы в тяжёлых условиях выбирайте модели с повышенной защитой корпуса (IP54 и выше).
- Учитывайте наличие поверки при поставке — это важно для использования прибора в качестве средства измерений на объектах.
Заключение
Измерение переменного тока токовыми клещами остаётся одним из самых удобных и безопасных методов контроля электрических параметров. Однако точность результатов в значительной степени зависит от формы измеряемого сигнала и от того, какой метод обработки сигнала реализован в приборе.
Традиционные токовые клещи, использующие метод среднего значения с калибровкой под синусоиду, дают корректные показания только при идеальной синусоидальной форме тока. В условиях современной промышленности, где преобладают нелинейные нагрузки, такие приборы могут занижать или завышать реальное среднеквадратичное значение на десятки процентов. Это приводит к ошибкам при выборе защитных аппаратов, расчёте потерь, диагностике оборудования и планировании ремонтных работ.
Токовые клещи с функцией истинного среднеквадратичного значения (True RMS) лишены этого недостатка. Они вычисляют эффективное значение тока по полной математической формуле и обеспечивают высокую точность независимо от формы кривой (в пределах допустимого коэффициента амплитуды). Именно такие приборы рекомендуется использовать при работе с частотными преобразователями, источниками бесперебойного питания, сварочным оборудованием и другими источниками искажённых сигналов.
Правильный выбор токовых клещей с учётом метрологических характеристик, коэффициента амплитуды и условий эксплуатации позволяет существенно повысить достоверность измерений, снизить риски ошибок и обеспечить надёжную работу электрооборудования. Приобретение прибора, соответствующего конкретным задачам, является важным шагом к профессиональному и безопасному проведению работ в области КИПиА.
Для обеспечения высокой точности измерений переменного тока в условиях возможных искажений формы сигнала целесообразно приобрести токовые клещи с поддержкой истинного среднеквадратичного значения. Актуальные модели с необходимыми характеристиками и выгодные цены на них всегда доступны в специализированных магазинах контрольно-измерительных приборов — это позволит подобрать оптимальное решение под конкретные производственные или сервисные задачи.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
