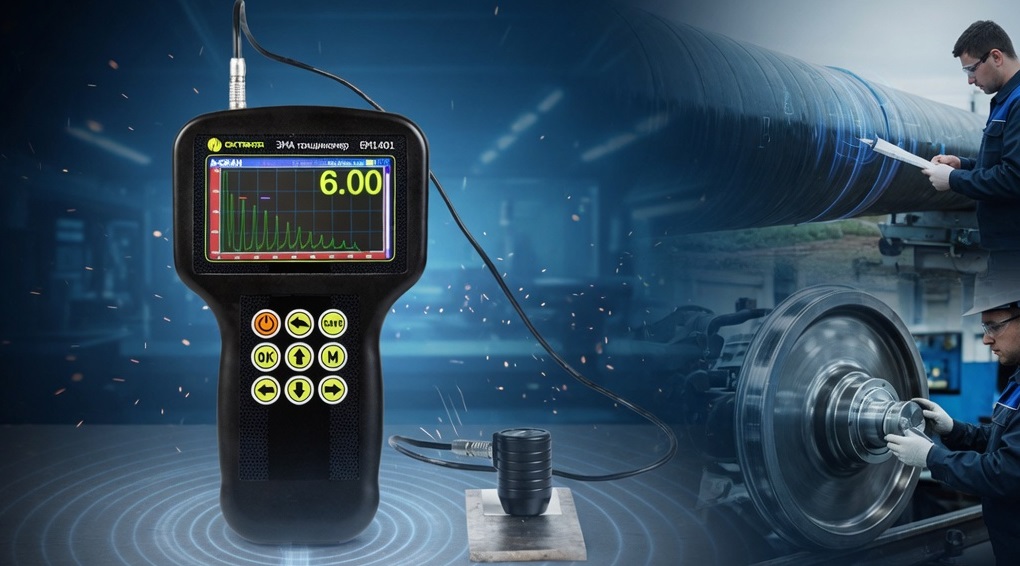

Электромагнитно-акустический толщиномер: принцип работы и применение

Оглавление

• 1. Введение
• 2. Физические основы электромагнитно-акустического преобразования
• 3. Принцип работы ЭМА-толщиномера
• 4. Отличия от классических ультразвуковых толщиномеров с пьезопреобразователями
• 5. Бесконтактные измерения и работа через зазор / покрытие
• 6. Высокотемпературные измерения
• 7. Основные области применения
• 8. Преимущества, ограничения и особенности эксплуатации
• 9. Практические рекомендации по выбору и использованию
• 10. Заключение

1. Введение

Измерение толщины стенок металлических изделий, трубопроводов, сосудов давления, листового проката и других конструкций является одной из ключевых задач неразрушающего контроля. Традиционные ультразвуковые толщиномеры с пьезоэлектрическими преобразователями требуют применения контактной жидкости (купланта) и тщательной подготовки поверхности. Эти ограничения становятся критическими при контроле горячих объектов, изделий с грубой или загрязнённой поверхностью, покрытий, а также в условиях, когда доступ к объекту затруднён или невозможен для нанесения купланта.

Электромагнитно-акустический (ЭМА) метод позволяет генерировать и принимать ультразвуковые волны непосредственно в материале объекта контроля без механического контакта и без использования контактной среды. Благодаря этому ЭМА-толщиномеры получили широкое распространение в промышленности, особенно там, где классический ультразвуковой контроль затруднён или неэффективен.

Метод основан на преобразовании электромагнитной энергии в акустическую (и обратно) за счёт взаимодействия переменного магнитного поля катушки с постоянным или импульсным магнитным полем в электропроводящем или ферромагнитном материале. В результате в металле возбуждаются ультразвуковые волны, которые распространяются, отражаются от границ раздела и возвращаются к преобразователю. По времени распространения волны рассчитывается толщина.

В отечественной практике применение ЭМА-преобразователей для измерения толщины регламентируется, в частности, ГОСТ Р 50.05.03-2022, который допускает использование электромагнитно-акустических преобразователей как в статическом, так и в динамическом режимах контроля, в том числе через покрытия и по поверхностям с продуктами коррозии. Международная практика описана в ASTM E1816, устанавливающем требования к импульсно-эховым измерениям толщины с помощью ЭМА-преобразователей при температурах до 650 °C.

ЭМА-толщиномеры занимают важное место среди средств акустической толщинометрии благодаря возможности работы без купланта, через воздушный зазор, по окрашенным, окисленным и загрязнённым поверхностям, а также на объектах с повышенной температурой. Эти особенности определяют их преимущественное применение в энергетике, нефтегазовой отрасли, металлургии, судостроении и при обследовании технологических трубопроводов и оборудования, работающего в сложных условиях.

2. Физические основы электромагнитно-акустического преобразования

Электромагнитно-акустическое преобразование основано на двух основных физических механизмах: эффекте Лоренца и магнитострикции. Оба механизма позволяют генерировать и принимать ультразвуковые волны непосредственно в материале объекта контроля.

Эффект Лоренца является доминирующим в немагнитных электропроводящих материалах (алюминий, медь, аустенитные стали и др.). При прохождении импульса тока высокой частоты через катушку ЭМА-преобразователя в поверхностном слое металла наводятся вихревые токи. Если в зоне действия катушки создано постоянное или импульсное магнитное поле, на заряды, движущиеся в вихревых токах, действует сила Лоренца:

\[ \vec{F} = \vec{J} \times \vec{B} \]

где \(\vec{J}\) — плотность вихревых токов, \(\vec{B}\) — индукция магнитного поля. Эта сила передаётся кристаллической решётке металла, вызывая её колебания и, соответственно, возбуждение ультразвуковой волны. При приёме обратный процесс: колебания поверхности в магнитном поле наводят электродвижущую силу в катушке преобразователя.

Магнитострикция проявляется в ферромагнитных материалах (углеродистые и низколегированные стали, чугун и др.). Под действием переменного магнитного поля происходит изменение линейных размеров доменов, что приводит к механическим деформациям и генерации ультразвука. Магнитострикционный вклад значительно усиливает сигнал по сравнению с чисто лоренцевым механизмом, поэтому на ферромагнитных сталях ЭМА-преобразователи, как правило, обеспечивают более высокий уровень сигнала.

В зависимости от конфигурации катушки и ориентации магнитного поля можно возбуждать различные типы волн:

• продольные волны (нормальные к поверхности);
• поперечные (сдвиговые) волны с вертикальной или горизонтальной поляризацией;
• поверхностные волны Рэлея;
• волны Лэмба в тонких листах и трубах.

Для толщинометрии наиболее часто используются нормально падающие поперечные или продольные волны. Поперечные волны имеют меньшую скорость распространения, что повышает точность измерения малых толщин. Типичная скорость продольных ультразвуковых волн в углеродистой стали составляет около 5900–5930 м/с, поперечных — около 3200–3250 м/с.

Важной особенностью ЭМА-преобразования является то, что ультразвуковая волна генерируется непосредственно в поверхностном слое металла. Глубина проникновения электромагнитного поля (скин-слой) зависит от частоты тока, электропроводности и магнитной проницаемости материала. На рабочих частотах ЭМА-толщиномеров (обычно 1–5 МГц) скин-слой составляет доли миллиметра, поэтому генерация происходит практически на поверхности.

Эффективность преобразования зависит от величины магнитной индукции, силы тока в катушке, величины зазора (lift-off) между катушкой и поверхностью металла, а также от электрофизических свойств материала. Увеличение зазора приводит к экспоненциальному ослаблению сигнала, поэтому в практических конструкциях зазор обычно ограничивают значениями 0–3 мм (в отдельных случаях до 6 мм и более при использовании мощных систем).

3. Принцип работы ЭМА-толщиномера

Работа ЭМА-толщиномера основана на импульсно-эховом методе. Генератор прибора формирует короткий мощный электрический импульс, который подаётся на катушку ЭМА-преобразователя. В присутствии магнитного поля (постоянного или импульсного) в металле возбуждается ультразвуковой импульс, распространяющийся по нормали к поверхности вглубь изделия.

Достигнув противоположной (донной) поверхности, волна частично отражается и возвращается к зоне преобразователя. Колебания поверхности в магнитном поле наводят в катушке серию электрических импульсов — эхо-сигналов. Интервал времени между зондирующим импульсом и первым донным эхо (или между последовательными эхо) пропорционален толщине изделия.

Толщина \(d\) рассчитывается по формуле:

\[ d = \frac{v \cdot t}{2} \]

где \(v\) — скорость распространения ультразвука в материале, \(t\) — время двойного прохождения волны (от поверхности ввода до донной поверхности и обратно).

В современных приборах измерение времени выполняется с высокой точностью цифровыми методами. Применяются различные алгоритмы обработки сигнала:

• измерение по первому донному эхо (эхо-метод);
• измерение между двумя последовательными эхо (эхо-эхо);
• автокорреляционный метод (АКФ);
• метод перехода через ноль.

Автокорреляционный метод особенно эффективен при низком отношении сигнал/шум и при работе через значительный зазор или покрытие. Он позволяет устойчиво выделять периодическую составляющую, соответствующую времени пробега, даже при наличии помех.

Конструкция ЭМА-преобразователя обычно включает:

• катушку (или систему катушек) специальной формы (спиральная, меандровая, бабочка и др.);
• источник магнитного поля — постоянный магнит или импульсный электромагнит;
• защитный протектор (часто керамический или полимерный);
• в ряде конструкций — систему охлаждения для высокотемпературных применений.

Использование импульсного электромагнита вместо постоянного магнита имеет ряд преимуществ: снижается сила притяжения преобразователя к ферромагнитной поверхности, уменьшается налипание металлической стружки, упрощается сканирование. При этом магнитное поле создаётся только в момент генерации и приёма сигнала.

Для обеспечения метрологической прослеживаемости приборы калибруются на образцах известной толщины из того же или близкого по акустическим свойствам материала. Скорость ультразвука вводится в прибор вручную или определяется автоматически по образцу.

4. Отличия от классических ультразвуковых толщиномеров с пьезопреобразователями

Классические ультразвуковые толщиномеры используют пьезоэлектрические преобразователи (ПЭП), в которых ультразвуковая волна генерируется за счёт обратного пьезоэффекта в кристалле (обычно пьезокерамике). Для передачи волны в объект контроля необходима акустическая связь, обеспечиваемая контактной жидкостью. ЭМА-метод принципиально отличается механизмом генерации и приёма волн.

Основные отличия удобно представить в сравнительной таблице:

Параметр	Классический УЗ-толщиномер (ПЭП)	ЭМА-толщиномер
Необходимость купланта	Обязательна	Отсутствует
Подготовка поверхности	Требуется зачистка, удаление рыхлой ржавчины, окалины	Минимальная или не требуется
Работа через покрытие	Ограничена (зависит от типа и толщины покрытия)	Возможна через лакокрасочные, оксидные покрытия и ржавчину
Воздушный зазор	Не допускается	Допускается (обычно до 2–6 мм)
Высокотемпературные измерения	Требуют специальных высокотемпературных ПЭП и куплантов	Естественно возможны (до 500–800 °C и выше)
Чувствительность к перекосу	Высокая	Значительно ниже (допустимы углы до 15–25°)
Материалы	Металлы, пластмассы, композиты, стекло и др.	Только электропроводящие и/или ферромагнитные материалы
Сила притяжения к поверхности	Отсутствует	Может быть значительной при использовании постоянных магнитов

Пьезоэлектрические преобразователи имеют более высокий коэффициент преобразования и, как правило, обеспечивают лучшее отношение сигнал/шум на хорошо подготовленной поверхности. Однако необходимость купланта и подготовки поверхности существенно снижает производительность контроля, особенно на больших площадях или в полевых условиях.

ЭМА-преобразователи проигрывают в эффективности преобразования (требуется более мощный генератор), но выигрывают в универсальности условий применения. Они не чувствительны к состоянию поверхности в той степени, в какой чувствительны ПЭП, и позволяют проводить измерения в ситуациях, где классический метод практически неприменим.

Ещё одно важное отличие — характер генерируемых волн. Классические совмещённые ПЭП преимущественно излучают продольные волны. ЭМА-преобразователи легко настраиваются на генерацию чисто поперечных волн, что полезно при измерении тонких стенок и при работе на материалах с высоким затуханием продольных волн.

5. Бесконтактные измерения и работа через зазор / покрытие

Одной из главных практических ценностей ЭМА-метода является возможность измерений при наличии воздушного зазора между преобразователем и поверхностью металла, а также через непроводящие покрытия.

Величина допустимого зазора определяется конструкцией преобразователя, мощностью генератора, частотой и свойствами материала. В типовых портативных ЭМА-толщиномерах рабочий зазор составляет 0–3 мм. В специализированных системах с мощными импульсными электромагнитами и оптимизированной геометрией катушек зазор может достигать 6 мм и более. Увеличение зазора приводит к резкому падению амплитуды сигнала (приблизительно экспоненциальному), поэтому для каждого преобразователя существует предельное значение, при котором отношение сигнал/шум ещё позволяет уверенно измерять толщину.

Работа через покрытие возможна, если покрытие является диэлектрическим или слабопроводящим (лакокрасочные покрытия, оксидные плёнки, рыхлая ржавчина, пластиковые покрытия небольшой толщины). Электромагнитное поле проникает через такое покрытие и взаимодействует непосредственно с металлом. При этом толщина покрытия практически не вносит вклад в измеряемую толщину металла (в отличие от классического ультразвукового метода, где время прохождения волны в покрытии может искажать результат, если не применяется режим эхо-эхо).

В ГОСТ Р 50.05.03-2022 специально оговаривается возможность измерения толщины с применением ЭМАП через лакокрасочное покрытие или по поверхности с продуктами коррозии при условии, что величина зазора не превышает значения, установленного техническими характеристиками конкретного прибора. Рекомендуется также использовать тонкую защитную прокладку (не более 0,5 мм) из диэлектрического материала для предохранения рабочей поверхности преобразователя.

Бесконтактный характер измерений открывает возможности автоматизации контроля. ЭМА-преобразователи могут устанавливаться на сканеры, роботы, внутритрубные снаряды и другие средства механизированного контроля. Отсутствие необходимости поддерживать постоянный акустический контакт упрощает конструкцию сканирующих устройств и повышает стабильность результатов при движении.

При работе через зазор или покрытие особенно важна правильная настройка параметров приёмного тракта и выбор алгоритма обработки сигнала. Автокорреляционные методы и методы, основанные на анализе серии многократных отражений, позволяют сохранять работоспособность прибора даже при значительном ослаблении сигнала.

Следует учитывать, что при большом зазоре возрастает влияние электромагнитных помех и снижается пространственное разрешение. Поэтому для ответственных измерений, требующих высокой точности, рекомендуется минимизировать зазор и, по возможности, использовать преобразователи с импульсным подмагничиванием, которые обеспечивают более стабильные характеристики.

При работе через значительный зазор или толстое покрытие рекомендуется использовать режимы с усреднением результатов и повышенным усилением приёмного тракта. В ряде приборов предусмотрена специальная функция компенсации влияния зазора, которая автоматически корректирует параметры измерения. Важно помнить, что чрезмерное увеличение зазора не только снижает амплитуду полезного сигнала, но и может приводить к появлению ложных отражений от краёв катушки или элементов конструкции преобразователя.

Таким образом, возможность бесконтактных и «череззазорных» измерений является одним из ключевых преимуществ ЭМА-технологии, существенно расширяющим область применения ультразвуковой толщинометрии в промышленных условиях.

6. Высокотемпературные измерения

Высокотемпературные измерения толщины представляют собой одну из наиболее востребованных и сложных задач неразрушающего контроля. Классические пьезоэлектрические преобразователи имеют жёсткие ограничения по температуре: большинство стандартных ПЭП работают до 50–60 °C, специальные высокотемпературные модели — до 200–350 °C, при этом требуют применения термостойких куплантов, которые быстро высыхают или разлагаются. ЭМА-метод принципиально свободен от этих ограничений, поскольку генерация ультразвука происходит непосредственно в металле, а сам преобразователь может быть конструктивно защищён от теплового воздействия.

Согласно ASTM E1816, импульсно-эховые измерения толщины с помощью ЭМА-преобразователей допускаются при температурах объекта контроля до 650 °C. На практике портативные ЭМА-толщиномеры уверенно работают на поверхностях с температурой 200–400 °C без специального охлаждения. При использовании преобразователей с принудительным воздушным или водяным охлаждением, а также с керамическими протекторами и термостойкими материалами катушек, диапазон может быть расширен до 500–800 °C и выше.

Основные технические решения, обеспечивающие работоспособность при высоких температурах:

• применение импульсных электромагнитов вместо постоянных магнитов (постоянные магниты теряют намагниченность при нагреве выше точки Кюри);
• использование высокотемпературных изоляционных материалов и керамических оснований катушек;
• организация теплового экранирования и охлаждения корпуса преобразователя;
• увеличение рабочего зазора для снижения теплопередачи от объекта к катушке;
• применение алгоритмов цифровой обработки, устойчивых к изменению скорости ультразвука с температурой.

Скорость распространения ультразвука в металлах существенно зависит от температуры. Для углеродистых сталей температурный коэффициент изменения скорости продольных волн составляет примерно 0,5–0,8 м/с на градус. При измерениях на горячих объектах необходимо либо вводить температурную коррекцию скорости, либо калибровать прибор на образце, нагретом до близкой температуры. Современные ЭМА-толщиномеры часто имеют встроенные таблицы температурных поправок или позволяют оператору вводить коэффициент вручную.

Высокотемпературные ЭМА-измерения особенно востребованы при контроле:

• стенок пароперегревателей и коллекторов котлов без вывода из эксплуатации;
• трубопроводов горячего водоснабжения и паропроводов;
• реакторов и теплообменников в химической и нефтехимической промышленности;
• горячекатаного листового проката и труб на металлургических производствах;
• элементов энергетического оборудования ТЭС и АЭС в период остановов с остаточным теплом.

При работе на горячих поверхностях необходимо соблюдать меры безопасности: использовать теплозащитные перчатки, ограничивать время контакта преобразователя с объектом, контролировать температуру корпуса прибора. В ряде конструкций предусмотрены удлинённые рукоятки и дистанционные датчики температуры поверхности.

7. Основные области применения

ЭМА-толщиномеры нашли применение практически во всех отраслях, где требуется контроль толщины металлических изделий в сложных условиях. Ниже перечислены наиболее характерные сферы использования.

Энергетика. Контроль остаточной толщины стенок труб пароперегревателей, водяных экономайзеров, коллекторов и барабанов котлов. Возможность измерений без снятия изоляции (при небольшой толщине покрытия) и на горячих поверхностях позволяет значительно сократить сроки остановочных ремонтов.

Нефтегазовая отрасль. Обследование технологических трубопроводов, резервуаров, сосудов давления, теплообменников. ЭМА-метод эффективен при наличии продуктов коррозии, лакокрасочных покрытий и при контроле труднодоступных участков. Применяется как при плановых обследованиях, так и при оперативном контроле в процессе эксплуатации.

Металлургия и машиностроение. Контроль толщины листового проката, труб, поковок и отливок. Возможность работы через окалину и без тщательной зачистки поверхности повышает производительность входного и межоперационного контроля. На горячих станах возможны измерения непосредственно после прокатки.

Судостроение и судоремонт. Контроль толщины обшивки корпусов судов, палубных перекрытий, трубопроводов судовых систем. Измерения возможны по окрашенным и загрязнённым поверхностям, что особенно важно при освидетельствовании судов в условиях эксплуатации.

Химическая и нефтехимическая промышленность. Контроль оборудования, работающего в агрессивных средах и при повышенных температурах. Возможность измерений через защитные покрытия и при наличии отложений снижает трудоёмкость подготовки поверхностей.

Железнодорожный транспорт и вагоностроение. Контроль толщины стенок котлов цистерн, элементов рам и кузовов. ЭМА-метод позволяет проводить измерения без удаления антикоррозионных покрытий.

Во всех перечисленных областях ЭМА-толщиномеры используются как самостоятельно, так и в составе комплексных систем неразрушающего контроля в сочетании с другими методами (вихретоковым, магнитным, визуальным).

8. Преимущества, ограничения и особенности эксплуатации

Преимущества ЭМА-метода относительно классической ультразвуковой толщинометрии можно систематизировать следующим образом:

Преимущество	Практическое значение
Отсутствие купланта	Повышение производительности, возможность работы в полевых и цеховых условиях без подготовки расходных материалов
Работа через покрытие и ржавчину	Снижение трудоёмкости подготовки поверхности, сохранение защитных покрытий
Допустимый воздушный зазор	Возможность бесконтактного и автоматизированного контроля, работа на неровных поверхностях
Высокотемпературные измерения	Контроль оборудования без полного остывания, сокращение простоев
Низкая чувствительность к перекосу	Упрощение ручного сканирования, повышение стабильности результатов
Генерация поперечных волн	Повышенная точность на малых толщинах, лучшее разрешение

Вместе с тем метод имеет ряд ограничений, которые необходимо учитывать при выборе средства контроля:

• применим только к электропроводящим и/или ферромагнитным материалам (не работает на пластмассах, стекле, композитах, бетоне);
• эффективность преобразования ниже, чем у ПЭП, поэтому требуется более мощный генератор и более сложная электроника;
• при использовании постоянных магнитов возникает сильное притяжение к ферромагнитным поверхностям, затрудняющее сканирование и приводящее к налипанию стружки;
• сигнал сильнее зависит от электрофизических свойств материала (электропроводности, магнитной проницаемости), чем в классическом ультразвуке;
• минимальная измеряемая толщина обычно выше, чем у лучших пьезоэлектрических толщиномеров (типично от 1–2 мм);
• при большом зазоре и на материалах с высоким затуханием отношение сигнал/шум может быть недостаточным.

Особенности эксплуатации включают необходимость регулярной проверки и очистки рабочей поверхности преобразователя, контроля состояния магнитов (при использовании постоянных), своевременной калибровки по образцам, соответствующим контролируемому материалу. При работе на ферромагнитных изделиях рекомендуется отдавать предпочтение преобразователям с импульсным подмагничиванием.

9. Практические рекомендации по выбору и использованию

При выборе ЭМА-толщиномера следует учитывать следующие факторы:

• диапазон измеряемых толщин и требуемую погрешность;
• максимально допустимый рабочий зазор;
• температурный диапазон объекта контроля;
• тип контролируемых материалов (ферромагнитные / немагнитные);
• необходимость сканирования и документирования результатов;
• условия эксплуатации (полевые, цеховые, взрывоопасные зоны);
• наличие режимов автоматической настройки и обработки сигнала.

Перед началом измерений рекомендуется:

1. Проверить калибровку прибора на образце известной толщины из материала, близкого к контролируемому.
2. Установить корректное значение скорости ультразвука (с учётом температуры, если объект нагрет).
3. Оценить состояние поверхности и величину возможного зазора.
4. Выбрать оптимальный режим измерения (эхо, эхо-эхо, автокорреляционный).
5. При работе на ферромагнитных материалах убедиться, что сила притяжения преобразователя не препятствует перемещению.

Во время измерений следует поддерживать по возможности постоянный зазор, избегать резких перемещений преобразователя и контролировать качество принимаемого сигнала по осциллограмме (при её наличии). При получении нестабильных показаний целесообразно перейти на режим усреднения или изменить положение преобразователя.

После окончания работы преобразователь необходимо очистить от металлической пыли и загрязнений, особенно если использовались постоянные магниты. Хранение прибора должно производиться в соответствии с требованиями руководства по эксплуатации, с соблюдением температурных и влажностных ограничений.

Для ответственных объектов рекомендуется сочетать ЭМА-измерения с другими методами контроля и периодически подтверждать результаты выборочными измерениями классическим ультразвуковым методом после подготовки поверхности.

10. Заключение

Электромагнитно-акустический метод измерения толщины представляет собой эффективное развитие ультразвуковой толщинометрии, устраняющее ряд принципиальных ограничений классического подхода. Отсутствие необходимости в контактной жидкости, возможность работы через покрытия и воздушный зазор, а также способность проводить измерения на нагретых объектах делают ЭМА-толщиномеры незаменимым инструментом в энергетике, нефтегазовой отрасли, металлургии и других областях промышленности.

Понимание физических основ преобразования, правильный выбор режимов работы и соблюдение рекомендаций по эксплуатации позволяют получать достоверные результаты даже в сложных условиях. При этом метод не заменяет полностью классическую ультразвуковую толщинометрию, а дополняет её, расширяя возможности неразрушающего контроля.

Грамотное применение ЭМА-технологии способствует повышению безопасности эксплуатации оборудования, снижению трудоёмкости контрольных операций и сокращению сроков ремонтных работ.

При необходимости выполнить точные и надёжные измерения толщины металлических изделий в сложных условиях — через покрытие, с зазором или на нагретой поверхности — можно купить современный ЭМА-толщиномер. Актуальная цена и комплектация зависят от требуемого диапазона измерений, допустимого зазора и температурных условий эксплуатации. Правильно подобранный прибор обеспечит стабильные результаты и удобство работы на протяжении всего срока службы.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
