Толщиномер для контроля огнезащитных покрытий конструкций

Оглавление

1. Введение. Значение контроля толщины огнезащитных покрытий
2. Нормативные требования МЧС к огнезащите конструкций
3. Виды огнезащитных покрытий и зависимость требуемой толщины
4. Методы измерения толщины огнезащитных покрытий
5. Толщиномеры: принципы работы и область применения
6. Особенности контроля тонкослойных вспучивающихся покрытий
7. Контроль толщины конструктивной (толстослойной) огнезащиты
8. Порядок проведения измерений на объекте
9. Метрологическое обеспечение и типичные ошибки
10. Практические рекомендации по выбору и применению толщиномеров

1. Введение. Значение контроля толщины огнезащитных покрытий

Огнезащита строительных конструкций является одним из ключевых элементов системы обеспечения пожарной безопасности зданий и сооружений. Её основная задача — увеличить время сопротивления несущих и ограждающих элементов воздействию высоких температур, тем самым создавая условия для эвакуации людей, работы пожарных подразделений и сохранения устойчивости объекта.

Среди различных способов огнезащиты особое место занимают огнезащитные покрытия — тонкослойные вспучивающиеся составы и толстослойные (конструктивные) системы. Эффективность любого покрытия напрямую зависит от фактической толщины нанесённого слоя. Даже незначительное отклонение от проектного значения может привести к снижению предела огнестойкости на 15–30 минут и более.

Контроль толщины огнезащитного покрытия проводится на всех этапах: при приёмке работ, в процессе эксплуатации и при периодических проверках. Основным инструментом такого контроля является толщиномер — прибор, позволяющий быстро и с высокой точностью определить фактическую толщину слоя без разрушения покрытия (в большинстве случаев).

От правильности выбора толщиномера, соблюдения методики измерений и учёта особенностей конкретного вида покрытия зависит достоверность результатов. Ошибки на этом этапе могут привести как к излишним затратам на дополнительную обработку, так и к серьёзным нарушениям требований пожарной безопасности.

В настоящей статье рассматриваются нормативные требования, действующие в Российской Федерации, методы измерения, принципы работы различных типов толщиномеров и практические аспекты их применения при контроле огнезащитных покрытий металлических, деревянных и железобетонных конструкций.

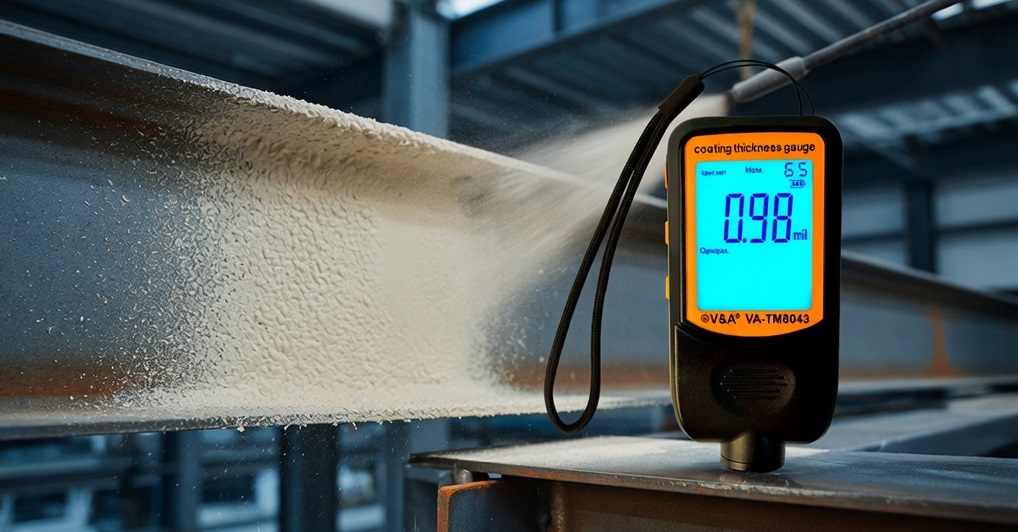

Для точного и неразрушающего контроля толщины огнезащитных покрытий на строительных и промышленных конструкциях рекомендуем купить толщиномер покрытий VA-TM8043.

2. Нормативные требования МЧС к огнезащите конструкций

Основным документом, устанавливающим требования к обеспечению огнестойкости объектов защиты, является свод правил СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» (с изменениями). Он определяет необходимые пределы огнестойкости конструкций в зависимости от степени огнестойкости здания, класса функциональной пожарной опасности и роли конструкции в обеспечении общей устойчивости объекта.

Для стальных конструкций ключевым нормативным документом служит ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности». Стандарт вводит понятие группы огнезащитной эффективности и устанавливает зависимость требуемой толщины покрытия от приведённой толщины металла (ПТМ) и заданного предела огнестойкости.

Приведённая толщина металла рассчитывается по формуле:

\[ \delta_{\text{пр}} = \frac{S}{P} \]

где \( S \) — площадь поперечного сечения профиля, мм²; \( P \) — периметр обогреваемой поверхности, мм. Чем меньше значение ПТМ, тем быстрее прогревается конструкция и тем большая толщина огнезащитного покрытия требуется для достижения заданного предела огнестойкости.

Важное ограничение содержится в пункте 5.4.3 СП 2.13130.2020: в зданиях I и II степеней огнестойкости для несущих элементов, отвечающих за общую устойчивость, применение тонкослойных вспучивающихся покрытий допускается только при ПТМ не менее 5,8 мм. Для конструкций с меньшей приведённой толщиной металла требуется конструктивная огнезащита или комбинированный способ.

Методы контроля качества огнезащитных работ, в том числе измерения толщины покрытий, регламентированы ГОСТ Р 59637-2021 «Средства противопожарной защиты зданий и сооружений. Средства огнезащиты. Методы контроля качества огнезащитных работ при монтаже (нанесении), техническом обслуживании и ремонте» (с Изменением № 1). Документ устанавливает требования к выбору средств измерения, количеству точек контроля и допустимой погрешности.

Дополнительно применяются:

• ГОСТ 31993 — для определения толщины лакокрасочных и аналогичных покрытий;
• СП 432.1325800.2019 — при мониторинге технического состояния огнезащитных покрытий в процессе эксплуатации;
• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — как основополагающий документ.

Соблюдение указанных нормативных требований обязательно при проектировании, выполнении работ и приёмке огнезащитных покрытий. Контроль толщины является обязательной процедурой при сдаче объекта и при периодических проверках.

3. Виды огнезащитных покрытий и зависимость требуемой толщины

Огнезащитные покрытия условно разделяют на две большие группы: тонкослойные (вспучивающиеся) и толстослойные (конструктивные).

Тонкослойные вспучивающиеся покрытия (огнезащитные краски и составы) наносятся толщиной сухого слоя, как правило, от 0,3 до 3–5 мм. При нагреве они многократно увеличивают свой объём, образуя пористый теплоизоляционный слой. Требуемая толщина зависит от:

• заданного предела огнестойкости (R15, R30, R45, R60, R90, R120);
• приведённой толщины металла;
• конкретного состава (по данным сертификационных испытаний).

Для ориентира можно привести усреднённые значения толщины вспучивающихся покрытий (мкм) для различных ПТМ:

* Для достижения высоких пределов огнестойкости на тонких профилях требуется конструктивная огнезащита.

Конструктивная (толстослойная) огнезащита включает штукатурные составы, напыляемые покрытия, минераловатные плиты, облицовки. Толщина таких систем обычно составляет от 10–15 мм до 50–100 мм и более. Они применяются там, где тонкослойные покрытия не обеспечивают требуемый предел огнестойкости либо запрещены нормативными документами.

Комбинированные системы сочетают оба подхода: базовый слой конструктивной огнезащиты дополняется вспучивающимся покрытием.

Важно понимать, что толщина покрытия, указанная в проекте огнезащиты, является минимально допустимой. Фактическая толщина не должна быть меньше проектной. Для вспучивающихся составов также существует верхний предел, превышение которого может ухудшить адгезию и внешний вид.

4. Методы измерения толщины огнезащитных покрытий

Согласно ГОСТ Р 59637-2021 и ГОСТ 31993, для контроля толщины огнезащитных покрытий применяются как неразрушающие, так и разрушающие методы.

Неразрушающие методы являются основными при приёмке и периодическом контроле:

• магнитный метод (магнитоиндукционный) — для немагнитных покрытий на ферромагнитных основаниях (сталь);
• вихретоковый метод — для покрытий на немагнитных металлах (алюминий, нержавеющая сталь);
• ультразвуковой метод — для толстослойных покрытий и в случаях, когда магнитные методы неприменимы;
• механические контактные методы (микрометры, штангенциркули, игольчатые щупы) — преимущественно для покрытий толщиной более 15 мм.

Разрушающие методы применяются реже, в основном при арбитражных измерениях или контроле деревянных конструкций:

• метод клиновидного среза;
• микроскопическое исследование среза образца;
• гравиметрический метод (по массе покрытия).

Для покрытий толщиной до 15 мм ГОСТ Р 59637-2021 рекомендует использовать магнитные и ультразвуковые толщиномеры, а также микрометры. Для покрытий толщиной 15 мм и более допускается применение штангенциркуля или игольчатого щупа с линейкой.

Допустимая погрешность измерений (после Изменения № 1 к ГОСТ Р 59637-2021):

• до 3 мм — 0,1 мм;
• от 3 до 10 мм — 0,5 мм;
• более 10 мм — 1,0 мм.

Количество точек измерения определяется площадью защищаемой поверхности и конфигурацией конструкций. В каждой точке, ограниченной площадью около 0,04 м², выполняется от 9 до 12 измерений, после чего вычисляется среднее значение. Среднее значение толщины в каждой точке не должно быть меньше проектного. Для вспучивающихся покрытий также не допускается превышение максимально допустимой толщины, указанной в технической документации на состав.

5. Толщиномеры: принципы работы и область применения

Толщиномеры покрытий — это специализированные средства измерений, предназначенные для определения толщины слоя, нанесённого на основание. В практике контроля огнезащитных покрытий наибольшее распространение получили магнитные (магнитоиндукционные) и ультразвуковые приборы.

Магнитные (магнитоиндукционные) толщиномеры работают на принципе изменения магнитного сопротивления в цепи «преобразователь — покрытие — основание». Чем толще немагнитное покрытие, тем слабее магнитная связь между преобразователем и ферромагнитным основанием. Прибор измеряет этот параметр и пересчитывает его в значение толщины.

Основные преимущества магнитных толщиномеров:

• высокая скорость измерений;
• возможность работы на шероховатых поверхностях (при правильной настройке);
• широкий диапазон измерений (от единиц микрометров до нескольких миллиметров);
• простота использования.

Ограничения: применимы только к немагнитным покрытиям на магнитных основаниях (углеродистая сталь). На нержавеющей стали, алюминии и неметаллических основаниях они не работают.

Ультразвуковые толщиномеры основаны на измерении времени прохождения ультразвукового импульса через покрытие и отражения от границы раздела «покрытие — основание». Зная скорость распространения ультразвука в материале покрытия, прибор вычисляет толщину.

Ультразвуковые приборы позволяют измерять покрытия практически на любых основаниях (металл, бетон, дерево) и работают в более широком диапазоне толщин — от долей миллиметра до нескольких десятков миллиметров. Они особенно полезны при контроле толстослойных штукатурных составов и комбинированных систем.

При выборе толщиномера для контроля огнезащитных покрытий необходимо учитывать:

• тип основания (ферромагнитное / немагнитное / неметаллическое);
• диапазон ожидаемых толщин;
• требуемую точность;
• условия эксплуатации (температура, влажность, наличие загрязнений);
• необходимость поверки и наличие методик измерений.

Современные толщиномеры часто имеют функции статистической обработки результатов, память измерений, возможность передачи данных на компьютер. Эти функции существенно облегчают оформление протоколов контроля и снижают вероятность ошибок при обработке большого массива данных.

Правильный выбор и грамотное применение толщиномера позволяют обеспечить достоверный контроль толщины огнезащитных покрытий и подтвердить соответствие выполненных работ проектным и нормативным требованиям.

6. Особенности контроля тонкослойных вспучивающихся покрытий

Тонкослойные вспучивающиеся огнезащитные покрытия представляют собой наиболее распространённый вид огнезащиты стальных конструкций в гражданском и промышленном строительстве. Их толщина сухого слоя, как правило, находится в диапазоне от 0,3 до 5 мм, что определяет специфику выбора средств измерений и методики контроля.

Основным инструментом для контроля таких покрытий являются магнитные (магнитоиндукционные) толщиномеры. Они обеспечивают необходимую точность в диапазоне до 3–5 мм и позволяют проводить измерения быстро, без повреждения покрытия. При толщинах свыше 3 мм рекомендуется дополнительно контролировать результаты ультразвуковым методом, особенно если покрытие нанесено в несколько слоёв или имеет неоднородную структуру.

Ключевые особенности измерений вспучивающихся покрытий:

• Поверхность покрытия часто имеет шероховатость. Перед измерениями необходимо убедиться, что преобразователь толщиномера плотно прилегает к поверхности. При значительной шероховатости применяют специальные насадки или выполняют калибровку на образцах с аналогичной фактурой.
• Толщина покрытия может существенно отличаться на различных элементах профиля (полка, стенка, рёбра). Измерения проводят отдельно на каждом характерном участке.
• Вспучивающиеся составы чувствительны к условиям нанесения. При контроле необходимо учитывать наличие грунтовочного слоя: если толщина грунта превышает 50–80 мкм, её следует вычитать из общего показания либо выполнять двухэтапный контроль (до и после нанесения огнезащитного состава).
• Для вспучивающихся покрытий существует не только минимально допустимая, но и максимально допустимая толщина. Превышение верхнего предела может привести к ухудшению адгезии, образованию трещин и снижению огнезащитной эффективности.

Согласно ГОСТ Р 59637-2021, в каждой контрольной точке площадью около 0,04 м² выполняется от 9 до 12 измерений. За результат принимается среднее арифметическое. Полученное значение не должно быть меньше проектного и не должно превышать максимальное значение, указанное в технической документации на конкретный огнезащитный состав.

Особое внимание уделяется зонам, где покрытие наносится в несколько проходов. В таких случаях рекомендуется выполнять измерения после полного высыхания каждого слоя (если это предусмотрено технологией) либо контролировать общую толщину с обязательной фиксацией промежуточных значений в журнале работ.

7. Контроль толщины конструктивной (толстослойной) огнезащиты

Конструктивная огнезащита включает штукатурные составы, напыляемые покрытия на минеральной или цементной основе, облицовки минераловатными плитами, гипсокартонными и другими листовыми материалами. Толщина таких систем обычно составляет от 10–15 мм до 80–100 мм и более.

Для покрытий толщиной 15 мм и более ГОСТ Р 59637-2021 допускает использование штангенциркуля, игольчатого щупа с линейкой, а также ультразвуковых толщиномеров. Магнитные приборы в этом диапазоне, как правило, уже не применяются либо применяются с существенными ограничениями по точности.

Основные подходы к контролю:

• Ультразвуковой метод — наиболее удобный неразрушающий способ для напыляемых и штукатурных составов. Требует знания скорости распространения ультразвука в конкретном материале покрытия. При отсутствии данных скорость определяют экспериментально на образцах известной толщины.
• Механический метод с игольчатым щупом — применяется при наличии доступа к торцу покрытия или при возможности локального повреждения. Щуп вводится до основания, показания снимаются по шкале или цифровому индикатору.
• Штангенциркуль и линейка — используются при контроле облицовок и плит. Измеряется общая толщина системы с последующим вычитанием толщины крепёжных элементов при необходимости.
• Выборочный вскрывающий контроль — применяется при арбитражных ситуациях или при подозрении на существенные отклонения. Вырезается небольшой участок покрытия, измеряется толщина, после чего место контроля восстанавливается.

При контроле конструктивной огнезащиты важно учитывать:

• наличие армирующей сетки (металлической или стеклотканевой) — она может влиять на показания ультразвуковых приборов;
• возможную усадку штукатурных составов в процессе твердения;
• неравномерность толщины на сложных профилях и в узлах примыкания;
• требования проекта огнезащиты к минимальной толщине в наиболее тонких местах (часто именно эти зоны определяют фактический предел огнестойкости).

Результаты измерений фиксируются с указанием места контроля, фактической толщины, проектного значения и отклонения. При выявлении участков с недостаточной толщиной составляется ведомость дефектов, на основании которой выполняется дополнительное нанесение или замена покрытия.

8. Порядок проведения измерений на объекте

Правильная организация процесса измерений — необходимое условие получения достоверных результатов. Ниже приведён рекомендуемый порядок действий при контроле толщины огнезащитных покрытий на строительном объекте.

1. Подготовительный этап

• Изучение проекта огнезащиты и технической документации на применённый состав.
• Определение минимально и (при наличии) максимально допустимой толщины для каждого типа конструкций.
• Выбор типа толщиномера в зависимости от вида покрытия и основания.
• Проверка наличия действующего свидетельства о поверке прибора.
• Подготовка средств индивидуальной защиты и условий безопасного доступа к конструкциям (леса, подмости, страховочные системы).

2. Калибровка и настройка прибора

• Выполнение калибровки на стандартных мерах толщины или на образцах, соответствующих материалу покрытия и основанию.
• При работе на шероховатых поверхностях — дополнительная настройка с учётом профиля поверхности.
• Проверка стабильности показаний на контрольном участке.

3. Выбор контрольных точек

• Количество и расположение точек определяются площадью защищаемой поверхности, сортаментом и конфигурацией конструкций.
• Обязательный контроль наиболее нагруженных и ответственных элементов (колонны, главные балки, узлы).
• Измерения на каждом характерном участке профиля (полка, стенка, рёбра жёсткости).
• Дополнительный контроль в зонах возможного утонения (торцы, примыкания, места затруднённого нанесения).

4. Проведение измерений

• В каждой точке выполняется серия измерений (9–12 для тонкослойных покрытий).
• Преобразователь устанавливается перпендикулярно поверхности.
• Исключаются измерения в непосредственной близости от краёв, отверстий, сварных швов (не ближе 20 мм, если иное не предусмотрено методикой).
• Результаты фиксируются в журнале или в памяти прибора с привязкой к месту контроля.

5. Обработка и оформление результатов

• Вычисление средних значений по каждой точке.
• Сравнение с проектными требованиями.
• Составление протокола контроля толщины огнезащитного покрытия.
• При выявлении несоответствий — оформление ведомости дефектных участков и выдача предписания на устранение.

Рекомендуется выполнять контроль не только после полного высыхания покрытия, но и на промежуточных этапах (особенно при многослойном нанесении). Это позволяет своевременно корректировать технологию и избегать значительных объёмов переделок.

9. Метрологическое обеспечение и типичные ошибки

Достоверность результатов измерений толщины огнезащитных покрытий напрямую зависит от метрологического состояния применяемых приборов и соблюдения методики.

Основные требования к метрологическому обеспечению:

• Толщиномер должен иметь действующее свидетельство о поверке (или калибровке — в зависимости от области применения).
• Поверка проводится в соответствии с утверждённой методикой и государственной поверочной схемой.
• Межповерочный интервал обычно составляет 1 год, если иное не указано в описании типа средства измерений.
• При работе в условиях, существенно отличающихся от нормальных (температура, влажность), необходимо учитывать дополнительные погрешности, указанные в эксплуатационной документации прибора.

Типичные ошибки при измерении толщины огнезащитных покрытий:

Ещё одной распространённой ошибкой является использование одного и того же прибора без учёта типа основания. Магнитный толщиномер, настроенный на сталь, даст некорректные результаты на алюминиевых или нержавеющих конструкциях. В таких случаях необходимо применять вихретоковые или ультразвуковые приборы.

При оформлении протоколов следует указывать тип и заводской номер толщиномера, дату поверки, условия проведения измерений и привязку результатов к конкретным конструкциям. Это обеспечивает прослеживаемость и защищает исполнителя при последующих проверках надзорных органов.

10. Практические рекомендации по выбору и применению толщиномеров

Выбор толщиномера для контроля огнезащитных покрытий должен основываться на конкретных задачах объекта, а не на универсальных характеристиках прибора.

Рекомендации по выбору:

• Для массового контроля тонкослойных вспучивающихся покрытий на стальных конструкциях оптимальным решением является магнитный толщиномер с диапазоном до 5–10 мм, функцией статистической обработки и памятью измерений.
• При наличии конструкций из нержавеющей стали, алюминия или комбинированных систем необходим универсальный прибор, сочетающий магнитный и вихретоковый методы, либо отдельный ультразвуковой толщиномер.
• Для толстослойных штукатурных и напыляемых покрытий предпочтителен ультразвуковой толщиномер с возможностью настройки скорости ультразвука под конкретный материал.
• При работе на высоте и в труднодоступных местах важны эргономика прибора, наличие подсветки дисплея, возможность работы одной рукой и наличие удлинённых преобразователей.

Практические советы по применению:

• Всегда выполняйте калибровку (или хотя бы проверку) прибора непосредственно на объекте перед началом измерений.
• Ведите журнал контроля с указанием даты, места, результатов и фамилии исполнителя.
• При обнаружении участков с недостаточной толщиной не ограничивайтесь точечным донанесением — оценивайте причину отклонения (технология, доступность, квалификация рабочих) и корректируйте процесс.
• Сохраняйте результаты измерений в электронном виде. Это упрощает подготовку исполнительной документации и последующий мониторинг состояния покрытий.
• При периодическом контроле в процессе эксплуатации сравнивайте результаты с данными приёмочного контроля. Существенное уменьшение толщины может свидетельствовать об отслоениях, механических повреждениях или деградации покрытия.

Правильно организованный контроль толщины огнезащитных покрытий с применением соответствующих толщиномеров позволяет не только подтвердить соответствие выполненных работ проекту, но и существенно снизить риски при проверках органов государственного пожарного надзора.

Заключение

Контроль толщины огнезащитных покрытий является обязательным и критически важным этапом обеспечения пожарной безопасности зданий и сооружений. От точности измерений зависит фактический предел огнестойкости конструкций и, как следствие, безопасность людей и сохранность объекта.

Соблюдение требований СП 2.13130.2020, ГОСТ Р 53295-2009 и ГОСТ Р 59637-2021, правильный выбор толщиномера и строгое следование методике измерений позволяют получать достоверные результаты и своевременно выявлять отклонения. Магнитные и ультразвуковые толщиномеры при грамотном применении обеспечивают необходимую точность как для тонкослойных вспучивающихся, так и для конструктивных огнезащитных систем.

Для выполнения качественного контроля толщины огнезащитных покрытий рекомендуется использовать поверенные толщиномеры, соответствующие условиям конкретного объекта. При необходимости подобрать прибор, уточнить технические характеристики или узнать актуальную цену, можно обратиться к специалистам, которые помогут определить оптимальное решение под задачи объекта. Купить подходящий толщиномер с учётом требуемого диапазона измерений и типа основания — важный шаг к обеспечению надёжного контроля огнезащиты.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
