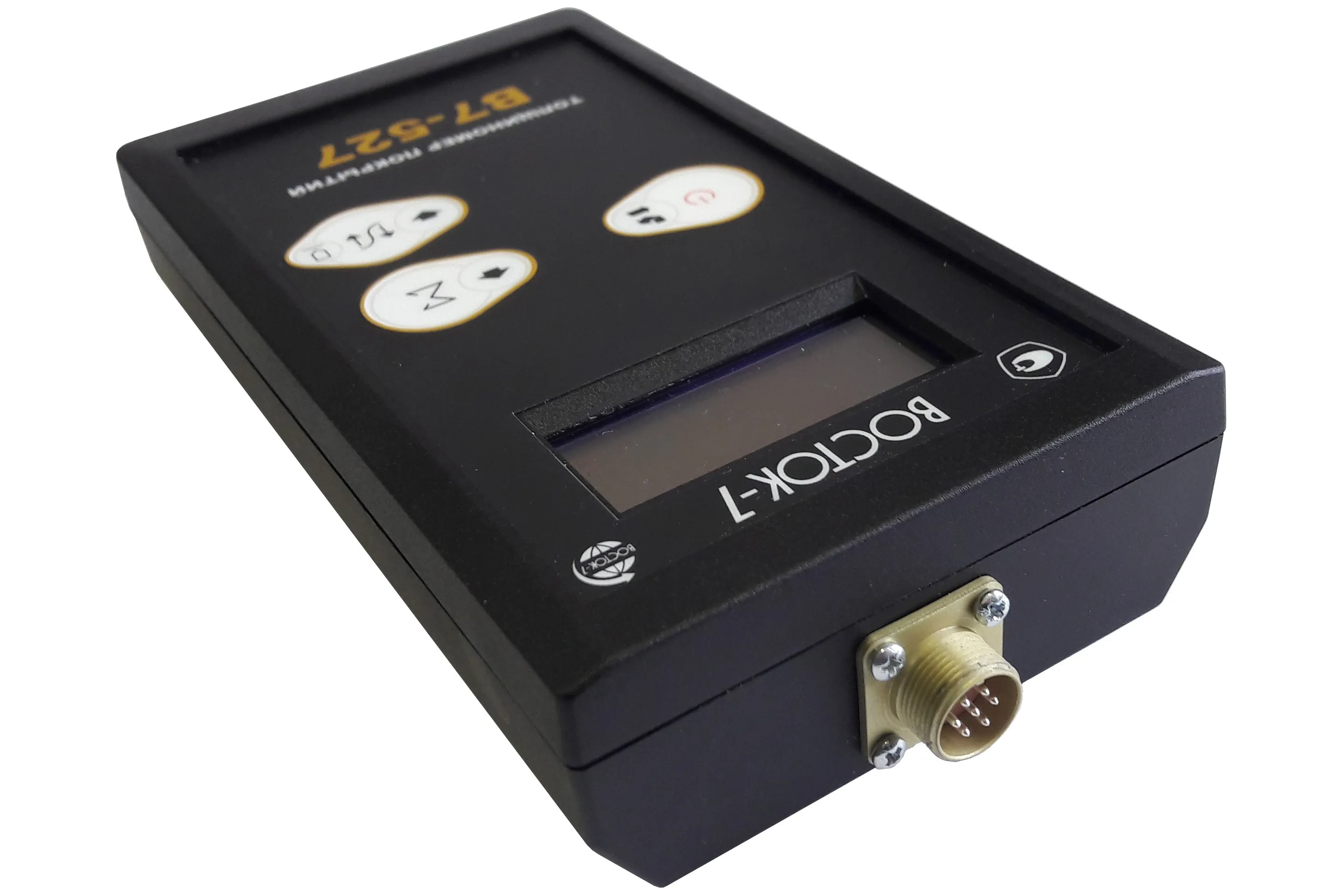

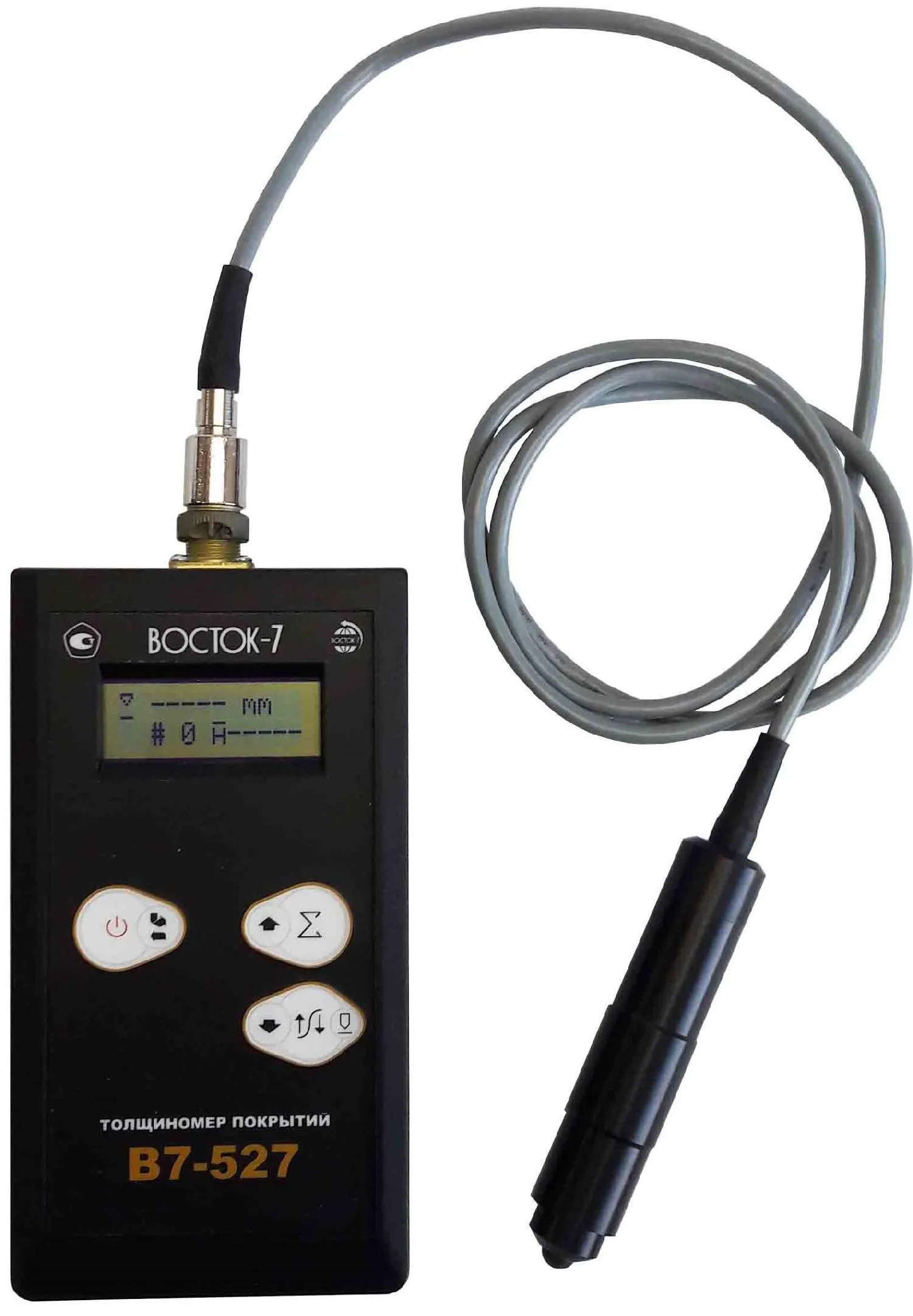

В7-527 толщиномер покрытий с преобразователем ТМ20-01 с поверкой
Прибор В7-527 представляет собой высокоточный толщиномер покрытий, разработанный для неразрушающего контроля лакокрасочных, гальванических и защитных слоев на ферромагнитных основаниях. Данное средство измерения включено в Государственный реестр средств измерений под номером 80596-20, что гарантирует легитимность его использования при проведении сертификационных работ, входном контроле продукции и внутреннем аудите качества. Основное назначение устройства — оперативное получение достоверных данных о толщине покрытия без повреждения поверхности готовых изделий, что критически важно для соблюдения технологических регламентов и обеспечения долговечности продукции.
Главным преимуществом толщиномера покрытий Восток В7-527 является его универсальность и адаптивность к различным производственным задачам. В комплекте с преобразователем ТМ20-01 прибор обеспечивает измерение в двух широких диапазонах, что позволяет с одинаковой эффективностью контролировать как тонкослойные грунтовки, так и массивные антикоррозионные экраны. Особого внимания заслуживает наличие V-образной выемки на рабочей поверхности преобразователя: это инженерное решение существенно упрощает проведение замеров на сложных криволинейных поверхностях, включая тонкие стержни, арматуру и трубы малого диаметра, где стандартные плоские датчики часто дают погрешность из-за перекоса.

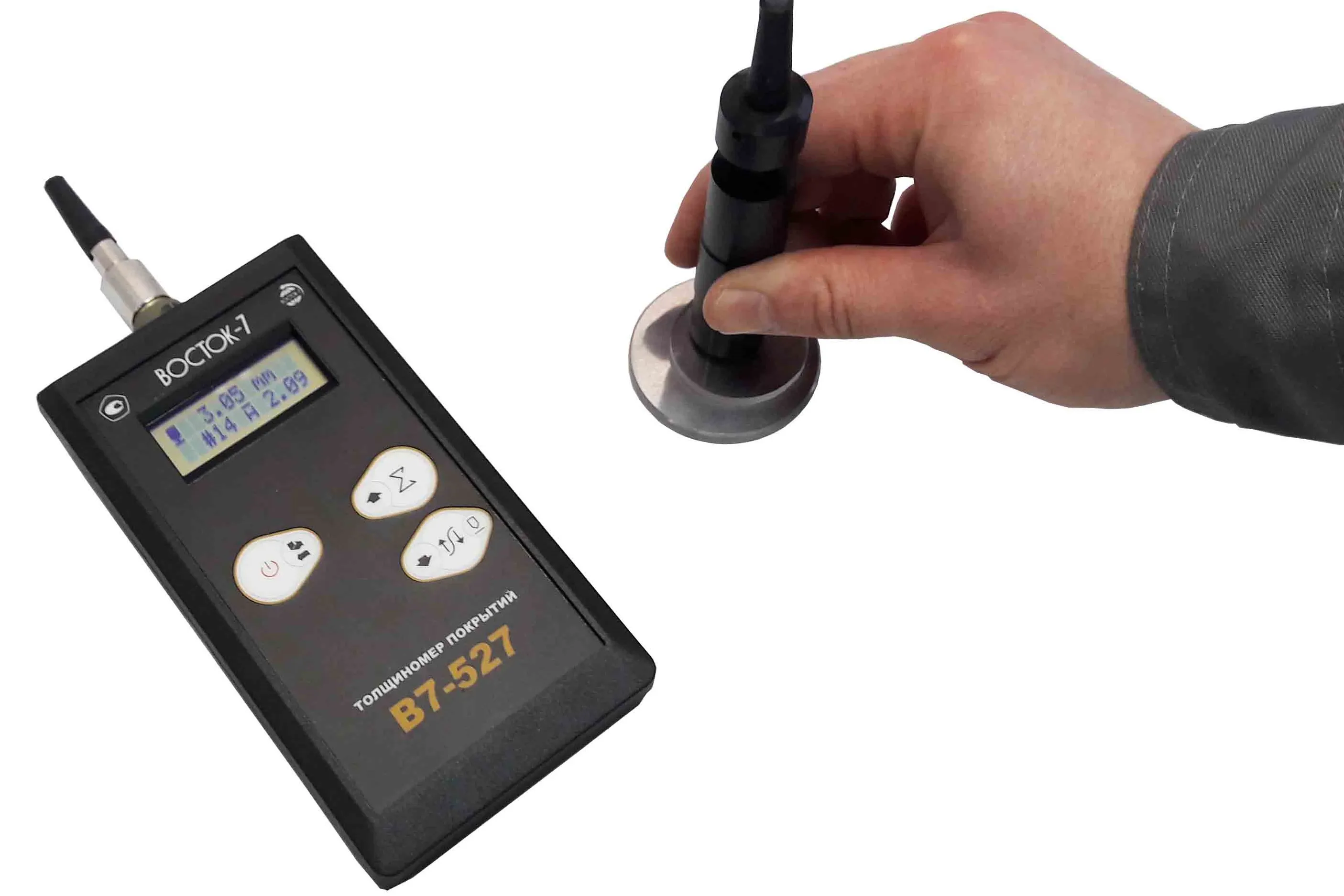

В7-527 толщиномер покрытий поддерживает два режима работы: локальный для точечного контроля и непрерывный режим сканирования, позволяющий быстро оценить состояние больших площадей и выявить неравномерность нанесения материала. Эргономика прибора продумана для интенсивной эксплуатации: автоматическое отключение при длительной паузе экономит ресурс батарей, а интуитивное управление сокращает время обучения персонала. Наличие поверки в комплекте поставки делает прибор готовым к использованию сразу после распаковки, избавляя заказчика от дополнительных временных и финансовых затрат на первичную калибровку.
Сферы применения толщиномера В7-527
- Машиностроение и металлообработка для контроля качества гальванических покрытий и грунтовки перед окраской.
- Строительство и ЖКХ для проверки антикоррозионной защиты трубопроводов, металлоконструкций и мостовых сооружений.
- Судостроение и авиастроение при приемке ответственных узлов и агрегатов.
- Лакокрасочные производства для верификации собственных технологических карт и толщины наносимого слоя.
- Предприятия нефтегазовой отрасли для контроля состояния оборудования, работающего в агрессивных средах.
Технические характеристики толщиномера покрытий В7-527
| Характеристика | Значение |
|---|---|
| Диапазон измерений и дискретность отсчёта |
С преобразователем МТ2-01: - от 5 до 100 мкм (дискретность 0,1 мкм) - от 100 до 2000 мкм (дискретность 1 мкм) С преобразователем МТ20-01: - от 100 до 10000 мкм (дискретность 1 мкм) - от 10000 до 15000 мкм (дискретность 10 мкм) |
| Пределы допускаемой абсолютной погрешности (Δ0), мкм |
В диапазоне от 5 до 2000 мкм: ±(0,03·х + 1) В диапазоне от 100 до 15000 мкм: ±(0,03·х + 10) где х — измеряемая величина, мкм. |
| Сохранение калибровочных настроек | Обеспечивается при отключении от батареи питания |
| Статистическая обработка измерений | Среднее арифметическое, минимальное и максимальное значения, среднее квадратическое отклонение |
| Автоматическое отключение питания | Через 2 мин после последнего измерения или нажатия клавиши |
| Электрическое питание | От двух батарей типа АА напряжением (3–0,8) В |
| Ток потребления | В рабочем режиме: не более 60 мА В выключенном режиме: не более 1 мкА |
| Время установления рабочего режима | Не более 4 с |
| Время непрерывной работы | Не менее 15 ч (от комплекта свежеизготовленных батарей) |
| Габаритные размеры |
Электронный блок (Д×Ш×В): не более 152×82×33 мм Преобразователь МТ2-01 (Ø×Длина): 15×60 мм Преобразователь МТ20-01 (Ø×Длина): 18×75 мм |
| Длина кабеля преобразователя | Не менее 1,0 м |
| Масса | Не более 0,3 кг |
| Электромагнитная совместимость (ГОСТ Р 51522) |
- Класс Б по эмиссии индустриальных радиопомех; - Устойчивость к электростатическим разрядам: ±4 кВ (контактный и воздушный разряд) по ГОСТ Р 51317.4.2; - Устойчивость к радиочастотному электромагнитному полю: 3 В/м по ГОСТ Р 51317.4.3. |
| Средняя наработка на отказ | Не менее 12500 ч |
| Среднее время восстановления | Не более 4 ч |
| Средний срок службы | Не менее 5 лет |
Комплект поставки
- Блок электронный
- Преобразователь МТ2-01
- Преобразователь МТ20-01
- Мера толщины (115 мкм)
- Образец основания (Ст20)
- Кофр для хранения и переноски
- Руководство по эксплуатации с методикой поверки МП 203-33-2020
